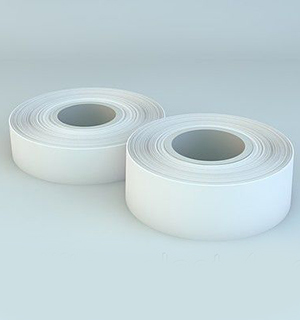

Пленка из фторопласта-4Д сырая каландрированная – пленка СКЛ (ТУ 301-05-49-90)
Пленка
из фторопласта–4Д сырая каландрированная предназначена для применения в качестве электроизоляционного
материала для проводов, кабелей и других электротехнических изделий в виде спеченной в монолит оболочки.
Сырая каландрированная пленка выпускается следующих типов:
• неокрашенная ненаполненная;
• неокрашенная наполненная;
• окрашенная ненаполненная;
• окрашенная наполненная.
В качестве красителей и наполнителей используют неорганические пигменты.
Пленка из фторопласта–4Д сырая каландрированная невзрывоопасна, негорюча, при непосредственном контакте не оказывает влияния на организм человека.
В зависимости от свойств пленка выпускается высшего и первого сорта.
Температура эксплуатации изделий из пленки — от минус 60°С до плюс 250°С.
Гарантийный срок хранения сырой каландрированной пленки из фторопласта–4Д — 5 лет со дня изготовления.
Размеры плёнки из фторопласта – 4Д сырой каландрированной
| Толщина, мм | Ширина, мм | Длина пленки, не менее, м |
|---|---|---|
| 0,045±0,007 | 3,0±0,3 | 40 |
| 4,0±0,3 | 50 | |
| 5,0±0,3 | 80 | |
| 0,070±0,007 | 6,0±0,5 | 80 |
| 8,0±0,5 | 80 | |
| 10,0±0,5 | 100 | |
| 0,085±0,009 | 12,0±0,5 | 110 |
| 14,0±0,5 | 110 | |
| 16,0±1,0 | 110 | |
| 0,100±0,010 | 18,040±1,0 | 110 |
| 20,0±1,0 | 110 | |
| 25,0±1,0 | 110 | |
| 0,125±0,012 | От 30,0 до 150,0 |
150 |
| 00,150±0,015 | ||
| 0,200±0,020 |

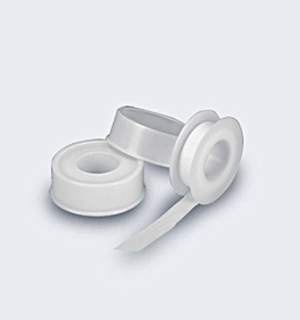

Лента Фум (лента резьбоуплотнительная) марок ФУМ-1, ФУМ-2, ФУМ-3 (ТУ 6–05–1388–86)
Лента ФУМ представляет собой неспеченную пленку из фторопласта-4Д, изготовленную путем раскатки жгута.
Лента ФУМ предназначена для уплотнения резьбовых соединений технологических трубопроводов, по которым транспортируются агрессивные
жидкости и газы в диапазоне температур от минус 60°С до плюс 200°С. Может применяться в технологическом оборудовании фармацевтической,
пищевой и медицинской промышленности, в трубопроводах горячего и холодного водоснабжения, в том числе и питьевого.
Лента ФУМ обеспечивает герметичность резьбовых соединений, работающих при давлении до 64,7 МПа (660 кгс/см 2).
В зависимости от применения ленту ФУМ выпускают трех марок:
• марка ФУМ-1 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами
(концентрированные и разбавленные растворы кислот и щелочей); содержит смазку — масло вазелиновое медицинское по ГОСТ 3164–78 — от
17 до 20%;
• марка ФУМ-2 — для уплотнения систем, работающих на кислороде и других сильнодействующих окислителях; не содержит смазку;
• марка ФУМ-3 — для уплотнения систем со средами общепромышленного типа, а также систем с сильнодействующими, агрессивными средами
(концентрированные и разбавленные растворы кислот и щелочей); представляет собой краевые части лент ФУМ-1, ФУМ-2, а также пленки СКЛФ-4Д,
изготовляемой по ТУ 301–05–49–90.
Кроме того, лента ФУМ выпускается в индивидуальной упаковке для розничной торговли.
Гарантийный срок хранения ленты ФУМ всех марок — 13 лет с даты изготовления.
Размеры ленты ФУМ
| Лента ФУМ | Ширина, мм | Допуск по ширине, мм | Толщина, мм |
|---|---|---|---|
Марка ФУМ-1 высший сорт первый сорт |
10 | ±1,0 |
0,10±0,02 0,11±0,02 0,14±0,02 |
| 15 | |||
| 20 | |||
| 40 | |||
| 60 | |||
| 80 | |||
| 100 | |||
Марка ФУМ-2 |
3 | ±1,0 |
0,045±0,010 0,065±0,010 0,085±0,010 0,105±0,010 0,14±0,02 0,18±0,02 |
| 3 | |||
| 4 | |||
| 5 | |||
| 6 | |||
| 8 | |||
| 9 | |||
| 10 | |||
| 12 | |||
| 14 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | |||
| Марка ФУМ-3
первый сорт второй сорт |
3-10 10-20 |
- |
0,12±0,09 |

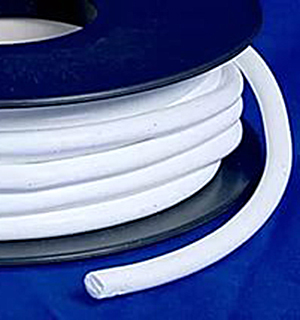

Уплотнительный материал ФУМ (ТУ 6–05–1570–86)
Материал фторопластовый уплотнительный (ФУМ) представляет собой профилированные изделия из
неспеченного фторопласта–4Д марок «У» и «Т» (ГОСТ 14906–77).
ФУМ предназначается для использования в качестве химически стойкого самосмазывающегося набивочного и прокладочного материала в узлах запорной арматуры, насосов и различных уплотнений химического оборудования, трубопроводов, а также в оборудовании пищевой и фармацевтической промышленности.
Диапазон рабочих температур — от минус 60°С до плюс 150°С (марки ФУМ–В).
Марки ФУМ: марка ФУМ–В — для различных агрессивных сред общепромышленного типа. Содержит смазку «В»;
ФУМ выдерживает допустимую суммарную поглощенную дозу излучения до 103 Гр (10 5 рад) без изменения эксплуатационных характеристик.
Гарантийный срок хранения ФУМ–В — 14 лет со дня изготовления.
ФУМ изготавливается трех профилей: круглого, квадратного и прямоугольного.
ФТОРОПЛАСТОВЫЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ МАРКИ ФУМ-В, высший и первый сорт(сечение — круг)
| Диаметр, мм | Допуск по диаметру, мм | Масса 1 м длины, г |
|---|---|---|
| 1,0 | ±0,2 | 1,5 |
| 2,0 | ±0,2 | 5 |
| 2,5 | ±0,25 | 10 |
| 3,0 | ±0,3 | 12 |
| 4,0 | ±0,4 | 25 |
| 5,0 | ±0,5 | 35 |
| 6,0 | ±0,6 | 55 |
| 7,0 | ±0,7 | 75 |
| 8,0 | ±0,8 | 105 |
| 10,0 | ±1,0 | 160 |
| 12,0 | ±1,2 | 230 |
| 14,0 | ±1,4 | 317 |
| 16,0 | ±1,6 | 415 |
| 18,0 | ±1,8 | 524 |
| 20,0 | ±2,0 | 647 |
| 22,0 | ±2,2 | 780 |
ФТОРОПЛАСТОВЫЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ МАРКИ ФУМ-В, высший и первый сорт (сечение — квадрат, прямоугольник)
| Размер, мм | Допуск, мм | Масса 1 м длины, г | |
|---|---|---|---|
| По высоте | По ширине | ||
| 3х3 | ±0,3 | ±0,3 | 15 |
| 4х4 | ±0,4 | ±0,4 | 30 |
| 5х5 | ±0,5 | ±0,5 | 50 |
| 6х6 | ±0,6 | ±0,6 | 70 |
| 7х7 | ±0,7 | ±0,7 | 100 |
| 8х8 | ±0,8 | ±0,8 | 125 |
| 10х10 | ±1,0 | ±1,0 | 200 |
| 12х12 | ±1,2 | ±1,2 | 288 |
| 14х14 | ±1,4 | ±1,4 | 392 |
| 16х16 | ±1,6 | ±1,6 | 512 |
| 2х4 | ±0,2 | ±0,4 | 15 |
| 2х5 | ±0,2 | ±0,5 | 20 |
| 2х6 | ±0,2 | ±0,6 | 25 |
| 2х7 | ±0,2 | ±0,7 | 27 |
| 2х8 | ±0,2 | ±0,8 | 30 |

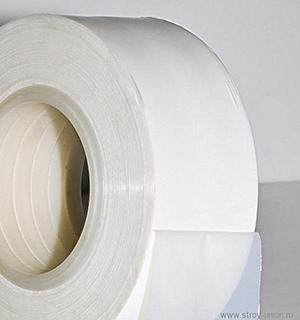

Лента прокладочная неориентированная из фторопласта–4 Марка ПН (ГОСТ 24222-80)
Лента изготавливается механическим способом из заготовок фторопласта–4, отпрессованных
с последующей термообработкой из порошка фторопласта–4 марок «П» и «ПН» (ГОСТ 10007–80).
Лента стойка к воздействию всех сред, за исключением газообразного фтора, трехфтористого хлора, расплавов щелочных металлов.
Интервал рабочих температур эксплуатации ленты — от минус 269°С до плюс 260°С.
Размеры ленты
| Толщина, мм | Ширина, мм |
|---|---|
| 0,2±0,020 | 40±0,3 — 140±0,3 |
| 0,3±0,030 | 40±0,3 — 140±0,3 |
| 0,4±0,040 | 40±0,3 — 140±0,3 |
| 0,4±0,060 | 40±0,3 — 140±0,3 |
| 0,8±0,080 | 40±0,3 — 140±0,3 |
| 1,0±0,100 | 40±0,3 — 140±0,3 |
| 1,2±0,120 | 40±0,3 — 140±0,3 |
| 1,4±0,140 | 40±0,3 — 140±0,3 |
| 1,6±0,160 | 40±0,3 — 140±0,3 |
| 1,8±0,180 | 40±0,3 — 140±0,3 |
| 2,0±0,200 | 40±0,3 — 140±0,3 |
| 2,2±0,220 | 40±0,3 — 140±0,3 |
| 2,4±0,240 | 40±0,3 — 140±0,3 |
| 2,6±0,260 | 40±0,3 — 140±0,3 |
| 2,8±0,280 | 40±0,3 — 140±0,3 |
| 3,0±0,300 | 40±0,3 — 140±0,3 |
ПРИМЕЧАНИЕ: Ленту марки «ПН» толщиной 0,5 и 0,7 мм изготавливают с предельными отклонениями ±0,07 мм при ширине 60 мм. По согласованию между потребителем и изготовителем возможно изготовление ленты с размерами, не указанными в таблице.
